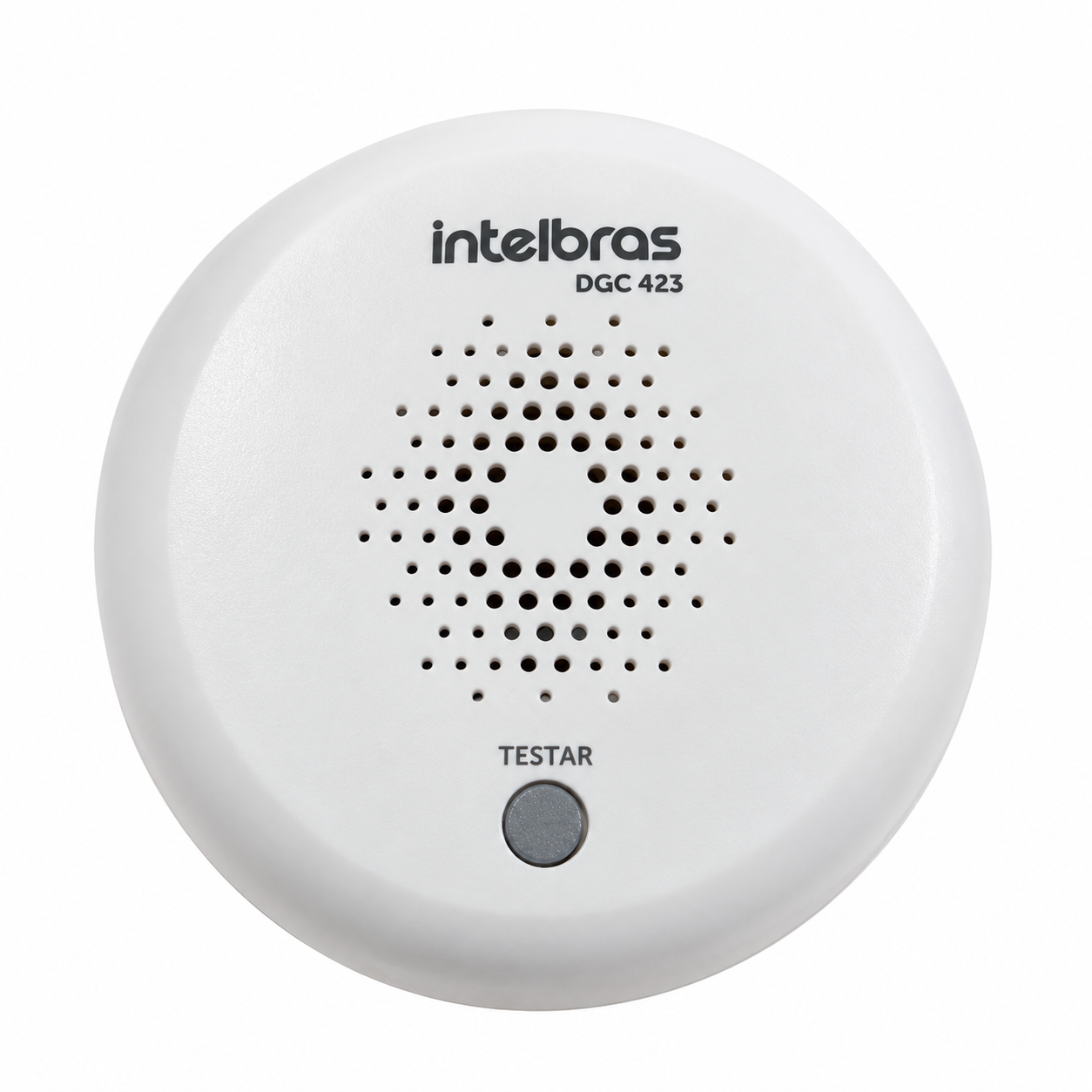

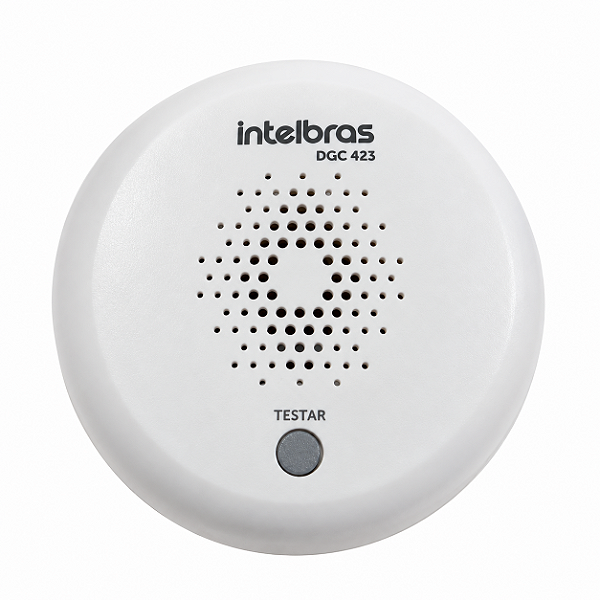

Detector de Gás GLP Convencional DGC 423

O Detector de Gás GLP Convencional DGC 423 é um detector de gás de design moderno, que identifica situações de vazamento de gás GLP e sinaliza o alarme pelo LED e por uma saída de contato seco. Funciona com alimentação de 12 a 28 Vcc e é próprio para instalação em ambientes internos.

Ao detectar gás GLP em concentração de 5 a 11% do LEL (limite inferior de explosividade), o LED vermelho pisca e a saída de alarme é acionada, informando a central ou o equipamento ligado a ele.

Para que serve o Detector de Gás GLP Convencional DGC 423?

O Detector de Gás GLP Convencional DGC 423 serve para identificar vazamento de gás GLP em locais onde há equipamentos que possam provocar esse tipo de vazamento. Por ter saída de contato seco, ele pode ser ligado a centrais de alarme contra roubo, centrais de incêndio que operem por contato seco, portas corta-fogo, sistemas de combate automático, sprinklers, bombas de pressurização, ventiladores de exaustão, ar-condicionado e outros equipamentos compatíveis.

Principais características

• Tipo: detector de gás convencional.
• Gás detectado: GLP.
• Sensibilidade de disparo: 5 a 11% do LEL.
• Saída: contato seco para alarme e falha.
• Sinalização por LED: verde em standby, vermelho piscando em alarme e amarelo piscando em falha do sensor.
• Reset configurável: jumper RC (reset pela central, configuração de fábrica) ou RA (reset automático).
• Botão de teste: simula o alarme sem expor o detector ao gás.
• Alimentação: 12 a 28 Vcc.

Principais benefícios

• Integração com outros equipamentos: a saída de contato seco permite acionar centrais, portas corta-fogo, bombas, ventiladores de exaustão e ar-condicionado.
• Teste seguro: o botão Teste simula o alarme sem a necessidade de aproximar o detector de uma fonte de gás.
• Reset conforme a necessidade: o jumper permite manter o alarme até a central reiniciar o detector (RC) ou resetar automaticamente quando o gás deixa de existir (RA).
• Aviso de falha: quando ligado conforme os diagramas do manual, o detector informa falha de alimentação, de cabeamento ou do sensor.
• Instalação simples: fixação por base na parede e encaixe do detector por giro, com diagramas de ligação no manual.

Onde o Detector de Gás GLP Convencional DGC 423 pode ser utilizado?

O Detector de Gás GLP Convencional DGC 423 pode ser utilizado em ambientes internos e fechados onde existam equipamentos que possam provocar vazamento de gás GLP, como áreas com fogão. Não deve ser exposto a chuva, umidade ou gases corrosivos.

Como instalar o Detector de Gás GLP Convencional DGC 423?

• Posição: na parede, na vertical, a uma altura de 30 a 60 cm do chão.
• Distância: a cerca de 3 metros de fontes emissoras de gás, como o fogão, em local fechado.
• Onde não instalar: no teto.
• Cuidados: não pintar o detector nem cobrir as aberturas de entrada de gás, e instalá-lo somente após o fim de obras e reformas.

Com quais centrais o Detector de Gás GLP Convencional DGC 423 pode ser ligado?

O manual traz diagramas de ligação para centrais convencionais e endereçáveis. Em centrais convencionais, como a Central Alarme de Incêndio Convencional CIC06L, a ligação é feita no laço. Em centrais endereçáveis, como a Central Alarme de Incêndio Endereçável CIE1060, o manual indica o uso do módulo de entrada MIO 521, que não acompanha o detector.

Especificações técnicas

• SKU: DGCI423.
• Modelo: DGC 423.
• Tensão de operação: 12 a 28 Vcc.
• Corrente em supervisão: 50 mA (a 28 Vcc) ou 80 mA (a 12 Vcc).
• Corrente em alarme: 70 mA (a 28 Vcc) ou 100 mA (a 12 Vcc).
• Tipo de gás: GLP.
• Sensibilidade de disparo: 5 a 11% do LEL.
• Temperatura de operação: -10 a 55 °C.
• Umidade de operação: até 95%, sem condensação.
• Dimensões (Ø × A): 101 × 38 mm.
• Peso bruto: 105 g.
• Peso líquido: 92 g.
• Vida útil do produto: 5 anos (substituir o detector após esse período).
• Garantia: 1 ano (90 dias de garantia legal mais 9 meses de garantia contratual).

Conteúdo da embalagem

• Acompanha: 1 detector de gás GLP DGC 423 (com base de fixação) e 1 manual do usuário.
• Não acompanha: central de alarme de incêndio, módulo de entrada MIO 521, cabeamento de instalação e parafusos de fixação.

Dúvidas frequentes sobre o Detector de Gás GLP Convencional DGC 423

Qual gás o Detector de Gás GLP Convencional DGC 423 detecta?

O Detector de Gás GLP Convencional DGC 423 detecta gás GLP, a partir de 5 a 11% do LEL. A ficha técnica informa apenas o GLP como tipo de gás.

O Detector de Gás GLP Convencional DGC 423 funciona sozinho?

O detector precisa de alimentação de 12 a 28 Vcc. Ele sinaliza o alarme pelo LED e pela saída de contato seco, que pode ser ligada a uma central ou a outro equipamento compatível.

Posso instalar o Detector de Gás GLP Convencional DGC 423 no teto?

Não. Segundo o manual, o detector deve ser instalado na parede, na vertical, a 30 a 60 cm do chão e a cerca de 3 metros de fontes emissoras de gás, como o fogão.

Como testar o Detector de Gás GLP Convencional DGC 423?

Mantenha o botão Teste pressionado por 4 segundos e solte. O LED vermelho pisca e a saída de alarme é acionada. Não teste o detector aproximando-o do fogão ou jogando gás sobre ele.

Qual a diferença entre o reset RC e o reset RA no Detector de Gás GLP Convencional DGC 423?

No reset RC (configuração de fábrica), o detector mantém o alarme até a central reiniciá-lo, interrompendo a alimentação. No reset RA, o alarme é resetado automaticamente quando o gás deixa de existir.

Qual a vida útil do Detector de Gás GLP Convencional DGC 423?

A vida útil do produto é de 5 anos, e o detector deve ser substituído após esse período, porque o sensor semicondutor tem essa duração.

Posso limpar o Detector de Gás GLP Convencional DGC 423 com álcool?

Não. Use somente flanela ou pano de microfibra seco, sem limpadores nem solventes, porque eles podem danificar a carcaça e entrar no aparelho.
