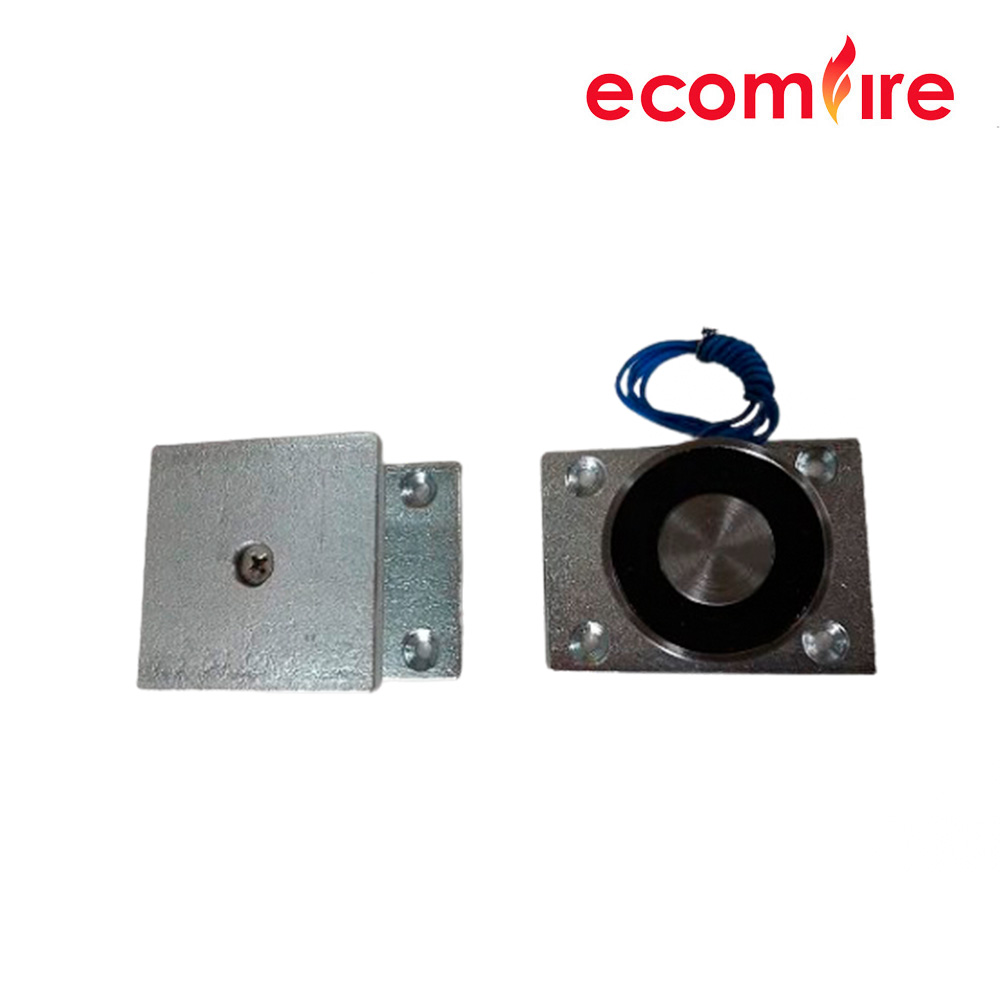

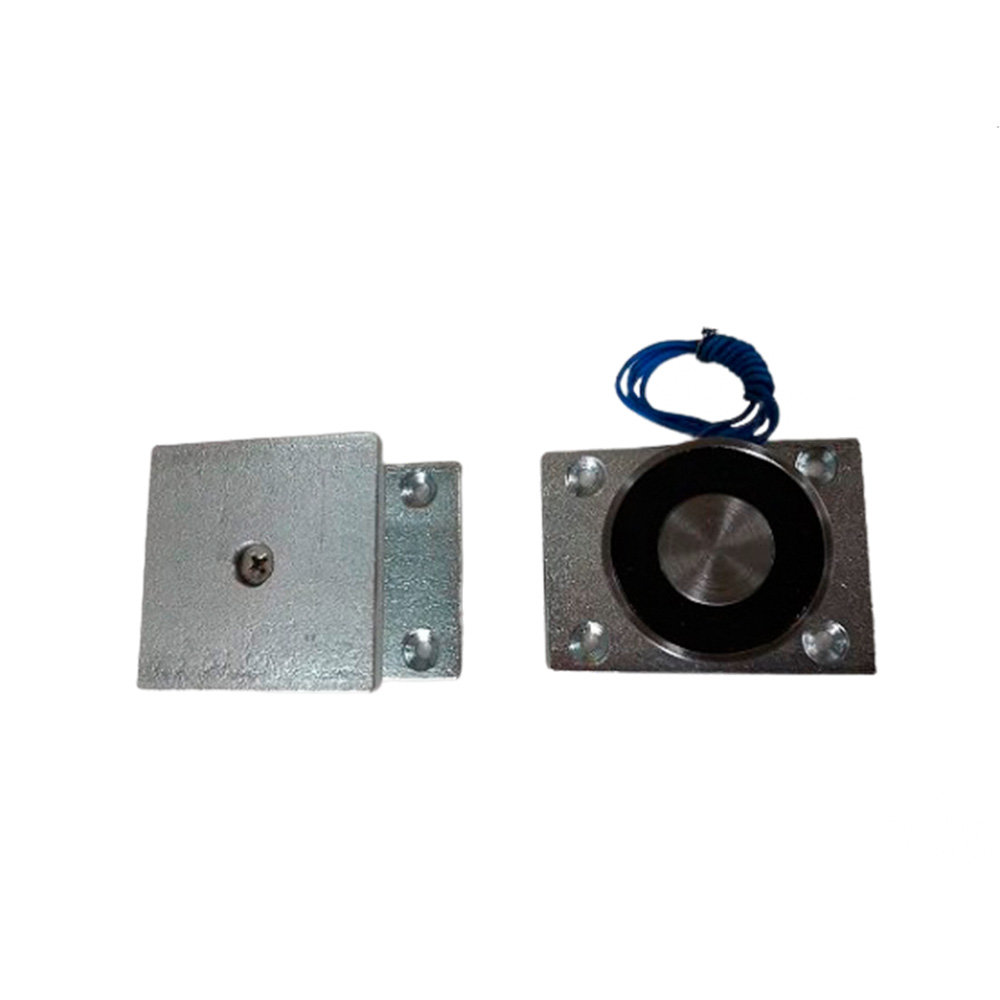

Eletroímã para Porta Corta-Fogo 24V 25 kgf

O Eletroímã para Porta Corta-Fogo 24V é um dispositivo de retenção que mantém portas corta-fogo abertas durante o uso normal do ambiente e as libera automaticamente para fechar quando a alimentação elétrica é interrompida, como no acionamento do sistema de alarme de incêndio. Com força de retenção de 25 kgf, tensão de 24V, período de ligação de 100% para trabalho contínuo e grau de proteção IP65, ele é indicado para portas corta-fogo de edificações comerciais, industriais e residenciais.

Para que serve o Eletroímã para Porta Corta-Fogo 24V?

Este eletroímã serve para manter a porta corta-fogo aberta no dia a dia, permitindo a circulação de pessoas, carrinhos e equipamentos, sem comprometer a proteção contra incêndio. Enquanto está energizado, ele retém a porta na posição aberta. Quando a energia é cortada, seja por queda de energia ou pelo acionamento do alarme de incêndio, o eletroímã solta a porta, e ela fecha automaticamente, cumprindo a sua função de compartimentação contra fogo e fumaça.

Principais características

• Função: retenção da porta corta-fogo na posição aberta, com liberação automática ao cortar a energia.
• Tensão: 24V.
• Força de retenção: 25 kgf.
• Consumo: 0,060 A (60 mA).
• Potência: 1,44 W.
• Período de ligação (PL): 100%, para trabalho contínuo.
• Grau de proteção: IP65, protegido contra poeira e jatos d'água.
• Bobina: totalmente blindada.
• Tratamento: zincado branco.
• Fixação: parafuso M4.
• Cabo: azul, de 30 cm.

Principais benefícios

• Fechamento automático em emergências: a porta é liberada quando a energia é interrompida, o que garante o fechamento em caso de incêndio.
• Porta aberta no uso diário: a retenção de 25 kgf mantém a porta aberta durante o expediente, sem a necessidade de calços ou travas improvisadas.
• Uso contínuo: o período de ligação de 100% permite que o eletroímã permaneça energizado o tempo todo.
• Resistência ao ambiente: o grau de proteção IP65 e o tratamento zincado protegem contra poeira, umidade e jatos d'água.
• Baixo consumo: a potência de 1,44 W mantém o consumo elétrico reduzido na operação contínua.
• Instalação prática: a fixação por parafuso M4 e o cabo de 30 cm facilitam a ligação junto à porta.

Onde o Eletroímã para Porta Corta-Fogo 24V pode ser utilizado?

Este eletroímã pode ser utilizado em portas corta-fogo de edificações comerciais, industriais e residenciais que precisam permanecer abertas durante o uso normal, mas devem fechar automaticamente em caso de incêndio, integrando-se a sistemas de alarme e detecção. Ele combina com portas como o Conjunto Batente e Porta Corta Fogo P90 e o Conjunto Batente e Porta Corta Fogo Dupla P90.

Especificações técnicas

• SKU: POCT-17.
• Modelo: EPCF 4133.
• Diâmetro externo: Ø 41 mm.
• Altura: 33 mm.
• Altura do suporte: 36 mm.
• Tensão: 24V.
• Consumo: 0,060 A.
• Potência: 1,44 W.
• Força de retenção: 25 kgf.
• Período de ligação (PL): 100%.
• Peso: 530 gramas.
• Temperatura ambiente de referência: 20 °C.
• Cabo: azul, 30 cm.
• Tratamento: zincado branco.
• Fixação: parafuso M4.
• Grau de proteção: IP65.
• NCM: 8302.30.00.

Conteúdo da embalagem

• Acompanha: 1 eletroímã de 24V com suporte, contraplaca com mola e cabo azul de 30 cm.
• Não acompanha: fonte de alimentação 24V, central ou módulo de alarme, mola aérea, parafusos de fixação e a porta corta-fogo — itens comercializados separadamente ou fornecidos pela instalação.

Dúvidas frequentes

Como funciona o eletroímã para porta corta-fogo?

O eletroímã retém a porta na posição aberta enquanto está energizado. Quando a alimentação elétrica é interrompida, por queda de energia ou pelo acionamento do alarme de incêndio, ele libera a porta, que fecha automaticamente.

A porta corta-fogo pode ficar aberta?

Em geral, a porta corta-fogo deve permanecer fechada. Quando ela precisa ficar aberta para o fluxo de pessoas, deve contar com um dispositivo que a feche automaticamente em caso de incêndio, como o eletroímã ligado ao sistema de alarme. As regras variam conforme o projeto e a instrução técnica do Corpo de Bombeiros do seu estado.

O que acontece com a porta se faltar energia?

Ao faltar energia, o eletroímã deixa de reter a porta e ela se fecha. Esse é o comportamento esperado para a segurança: a porta passa a ficar fechada, cumprindo a compartimentação, e depende do fechamento por um acessório, como a mola aérea.

Qual a força de retenção do eletroímã?

A força de retenção é de 25 kgf. Ao escolher a mola aérea e o conjunto da porta, confira se a força de fechamento é compatível com essa retenção, para que a porta se mantenha aberta no uso normal.

O eletroímã pode ficar ligado continuamente?

Sim. Ele tem período de ligação (PL) de 100%, o que significa que pode permanecer energizado continuamente, mantendo a porta aberta durante todo o expediente.

O eletroímã é protegido contra poeira e água?

Sim. O grau de proteção é IP65, totalmente protegido contra poeira e contra jatos d'água. A bobina é totalmente blindada.

Qual o consumo de energia do eletroímã?

Ele consome 0,060 A, com potência de 1,44 W, em tensão de 24V.

Como é feita a fixação do eletroímã?

A fixação é feita com parafuso M4. O eletroímã acompanha um cabo azul de 30 cm para a conexão elétrica, que deve ser feita por profissional qualificado e ligada à fonte de 24V e ao sistema de alarme conforme o projeto.
