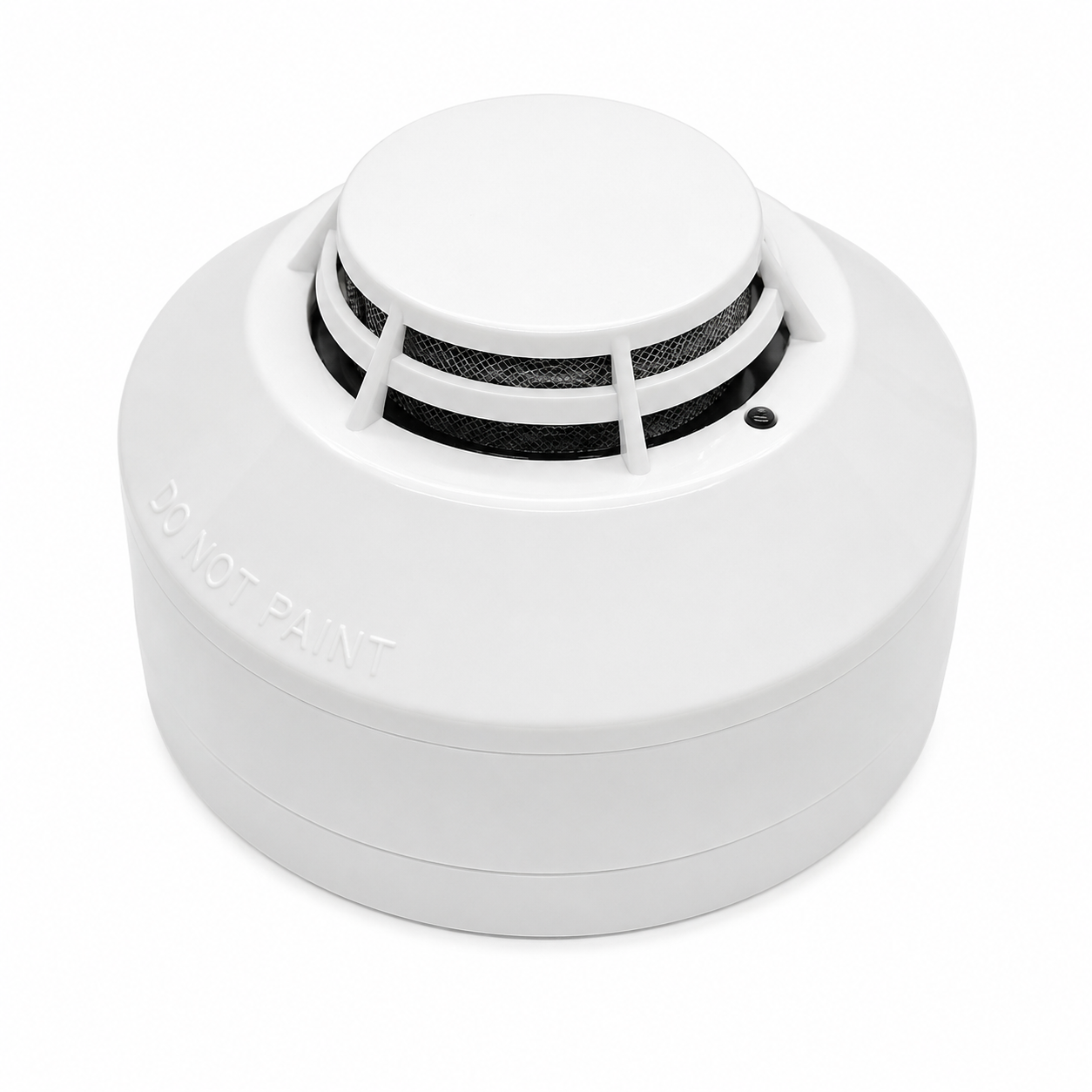

Detector Óptico de Fumaça Endereçável DFE01 - Tecnohold

O Detector Óptico de Fumaça Endereçável DFE01, da Tecnohold, tem o objetivo de detectar automaticamente a presença de fumaça no ambiente para sistemas de alarme de incêndio endereçável. Seu princípio de funcionamento é por dispersão de luz: quando partículas de fumaça entram na câmara de detecção, a luz emitida internamente é refletida e detectada por um sensor óptico, identificando precocemente a presença de fumaça e acionando o sistema de alarme. É compatível com os protocolos de comunicação Tecnohold, padrão RS-485 (TIA/EIA-485-A).

Para que serve o Detector Óptico de Fumaça Endereçável DFE01?

O Detector DFE01 serve para identificar precocemente a presença de fumaça no ambiente, disparando o alarme de incêndio na central endereçável antes que o fogo se propague. O ajuste de sensibilidade é individualizado, permitindo que cada detector seja configurado de acordo com as características do ambiente em que está instalado.

Principais características

• Fabricante: Tecnohold.
• Modelo: DFE01 (DFx485TH).
• Grau de proteção: IP-20.
• Aplicação: ambiente interno.
• Área de cobertura: 81 m².
• Princípio de detecção: óptico, por dispersão de luz.
• Ajuste de sensibilidade: via central analógica ou software de configuração (em centrais endereçáveis).
• Protocolo de comunicação: Tecnohold, padrão RS-485 (TIA/EIA-485-A).
• Ligação: compatível com Classe A ou Classe B.
• Indicadores: LED verde piscando (supervisão) e LED vermelho aceso (alarme reconhecido).
• Função especial: possibilidade de desabilitar os LEDs de supervisão.

Especificações elétricas

• Tensão nominal: 24 VDC.
• Tensão de operação: 18 a 30 VDC.
• Corrente em supervisão: 2,9 mA (IDC).
• Corrente em alarme: 8,9 mA (IDC).

Indicações e proteções

• Indicação de supervisão: LED verde piscando.
• Indicação de alarme: LED vermelho aceso.
• Elementos de proteção: supressor de transientes de 600 W, com pulsos de 10/1000 μs.

Especificações mecânicas e ambientais

• Dimensões: 56 x 103 x 103 mm (A x L x P).
• Grau de proteção: IP-20.
• Peso: 150 g.
• Material: ABS.
• Temperatura de trabalho: -10°C a +60°C.
• Umidade do ambiente: 20 a 90% RH, sem condensação.

Tipos de configuração suportados

O Detector DFE01 pode ser configurado na central para 2 tipos de funcionamento:

• Tipo 03: LEDs de supervisão habilitados.
• Tipo 04: LEDs de supervisão desabilitados.

Principais benefícios

• Detecção precoce: identifica a fumaça antes da propagação do fogo, agilizando a resposta a emergências.
• Alta confiabilidade: operação estável em sistemas endereçáveis Tecnohold.
• Ajuste individualizado: sensibilidade configurável conforme as características do ambiente.
• Monitoramento remoto: nível de contaminação da câmara óptica pode ser acompanhado via software configurador.
• Compatibilidade de instalação: suporta ligação em Classe A ou Classe B.

Onde o Detector Óptico de Fumaça Endereçável DFE01 pode ser utilizado?

O Detector DFE01 pode ser utilizado em ambientes internos de sistemas de detecção e alarme de incêndio endereçáveis, como a Central de Alarme de Incêndio Endereçável AVALON 65, sendo indicado para escritórios, corredores, salas de servidores e demais ambientes onde a fumaça é o primeiro indício de incêndio.

Especificações técnicas

• SKU: DFE-485.
• Fabricante: Tecnohold.
• Modelo: DFE01.
• Grau de proteção: IP-20.
• Padrão de comunicação: RS-485 (TIA/EIA-485-A).
• Tensão nominal/operação: 24 VDC (18 a 30 VDC).
• Área de cobertura: 81 m².
• Dimensões: 56 x 103 x 103 mm.
• Peso: 150 g.
• Material: ABS.
• NCM: 8531.10.10.

Conteúdo da embalagem

• Acompanha: 1 Detector Óptico de Fumaça Endereçável DFE01.
• Não acompanha: central de alarme de incêndio (como a AVALON 65), base de fixação, cabeamento de instalação, fonte de alimentação e conversor RS485-USB — itens vendidos separadamente.

Dúvidas frequentes

Como funciona a detecção do Detector Óptico DFE01?

Quando partículas de fumaça entram na câmara de detecção, a luz emitida internamente é refletida e captada por um sensor óptico, identificando a presença de fumaça e acionando o alarme na central.

Qual a área de cobertura deste detector?

O Detector DFE01 possui área de cobertura de 81 m².

É possível ajustar a sensibilidade deste detector em centrais endereçáveis?

Sim, através do software Configurador de Detector Endereçável (com conversor RS485-USB), é possível ajustar o nível de alarme entre 25% (alta sensibilidade) e 100% (baixa sensibilidade), além de monitorar o nível de contaminação da câmara óptica em tempo real.

Com quais centrais este detector é compatível?

É compatível com sistemas de incêndio endereçáveis Tecnohold, padrão RS-485 (TIA/EIA-485-A), com ligação em Classe A ou Classe B.
