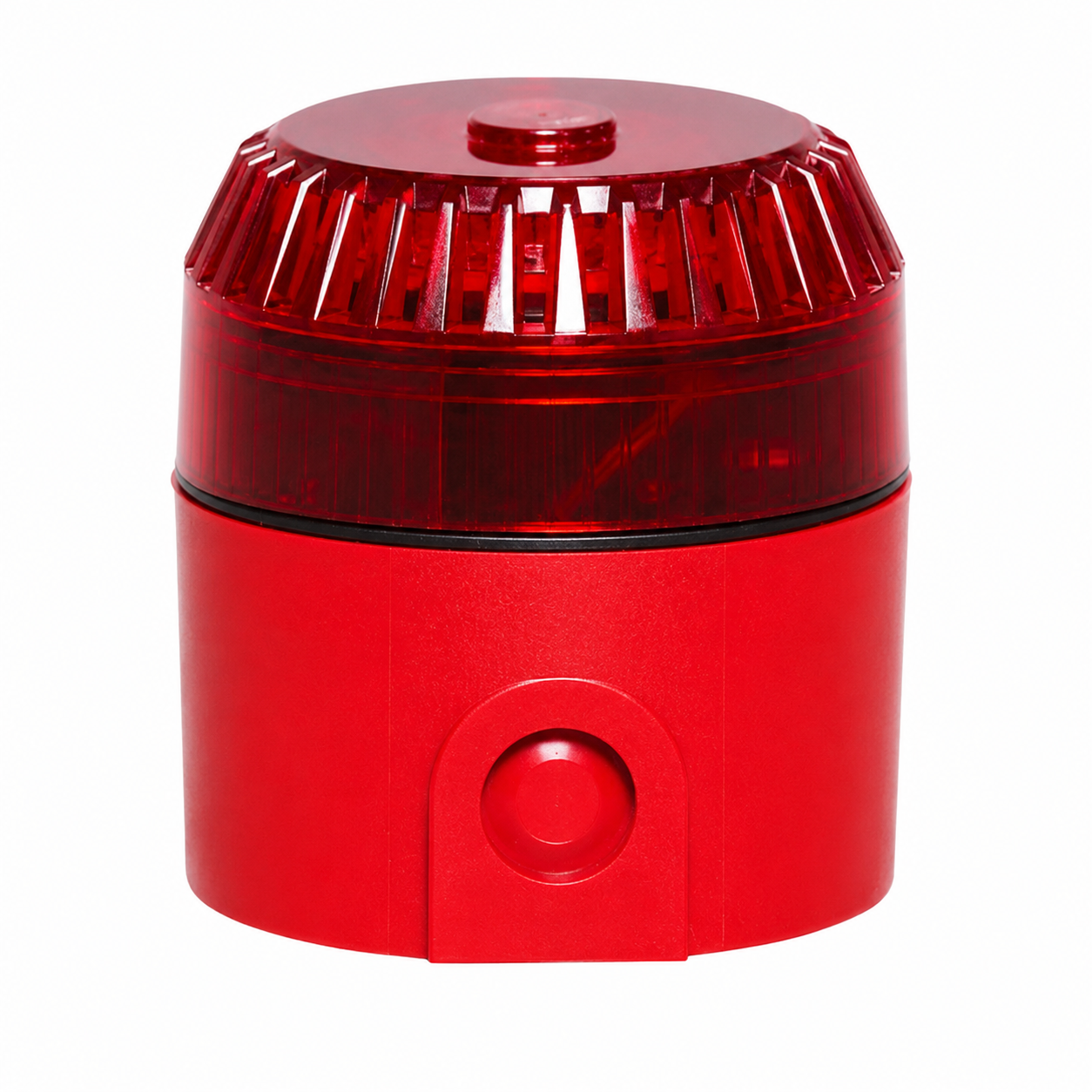

Sirene Audiovisual Endereçável SAV09 - Tecnohold

A Sirene Audiovisual Endereçável SAV09, da Tecnohold, é um sinalizador endereçável de alarme de incêndio com alerta sonoro e visual, ajuste de volume manual e função multi-tom com 13 toques distintos para pré-alarme, alarme geral e chamada da brigada. É compatível com sistemas que utilizem os protocolos Tecnohold TH01A ou TH01B, padrão RS-485 (TIA/EIA-485-A).

Para que serve a Sirene Audiovisual Endereçável SAV09?

A Sirene Audiovisual SAV09 serve para alertar, por meio de sinais sonoros e visuais, a ocorrência de uma condição de incêndio, sendo ativada por dispositivos de acionamento automático (detectores), manual (acionadores) ou por comando direto da central de alarme de incêndio. Permite diferenciar sonora e visualmente as fases de pré-alarme, alarme geral e chamada da brigada, agilizando a resposta correta em cada situação.

Principais características

• Fabricante: Tecnohold.
• Modelo: SAV09 (SAVx485TH).
• Grau de proteção: IP-55 (protegido contra poeira e jatos d'água).
• Aplicação: ambientes internos e externos.
• Protocolo de comunicação: Tecnohold TH01A ou TH01B.
• Padrão de comunicação: RS-485 (TIA/EIA-485-A).
• Ligação: compatível com Classe A ou Classe B.
• Indicação visual: múltiplos LEDs vermelhos de alta potência (1600 mcd), 60 flashes por minuto.
• Indicação sonora: função multi-tom com 13 toques distintos, ajuste de volume manual.
• Pressão sonora: acima de 90 dB a 1 metro (97 a 105 dB, conforme o toque selecionado).

Especificações elétricas

• Tensão nominal: 24 VDC.
• Tensão de operação: 18 a 30 VDC.
• Corrente em supervisão: 1,4 mA (IDC).
• Corrente em alarme: 71 mA (IDC).

Indicações e proteções

• Indicação de alarme: visual (LEDs vermelhos, 1600 mcd) e sonora (volume no máximo, acima de 90 dB a 1 metro).
• Indicação de supervisão: LED verde piscando (painel central).
• Elementos de proteção: supressor de transientes de 600 W, com pulsos de 10/1000 μs.

Especificações mecânicas e ambientais

• Dimensões: 95,5 x 95,5 x 94,5 mm (A x L x P).
• Grau de proteção: IP-55.
• Peso: 260 g.
• Material: ABS e acrílico.
• Temperatura de trabalho: -10°C a +60°C.
• Umidade do ambiente: 20 a 90% RH, sem condensação.

Tipos de configuração suportados

A Sirene Audiovisual SAV09 pode ser configurada na central para 2 tipos de funcionamento:

• Tipo 06: toque bitonal fixo para pré-alarme e toque tonal fixo para alarme geral (sem opção de alteração).
• Tipo 37: função multi-tom habilitada, com 13 opções de toque configuráveis via central para pré-alarme, alarme geral e chamada da brigada.

Principais benefícios

• Alta confiabilidade: operação estável em sistemas endereçáveis Tecnohold.
• Diferenciação de alarmes: toques distintos para pré-alarme, alarme geral e chamada da brigada.
• Uso versátil: proteção IP-55 permite aplicação em ambientes internos e externos.
• Alta visibilidade: LEDs de alta potência (1600 mcd) garantem sinalização visual eficaz.
• Compatibilidade de instalação: suporta ligação em Classe A ou Classe B.

Onde a Sirene Audiovisual Endereçável SAV09 pode ser utilizada?

A Sirene Audiovisual SAV09 pode ser utilizada em ambientes internos e externos de sistemas de detecção e alarme de incêndio endereçáveis, como a Central de Alarme de Incêndio Endereçável AVALON 65, em conjunto com dispositivos como o Acionador Manual Endereçável AME07.

Especificações técnicas

• SKU: SAVE-09.
• Fabricante: Tecnohold.
• Modelo: SAV09.
• Grau de proteção: IP-55.
• Protocolo: TH01A / TH01B.
• Padrão de comunicação: RS-485 (TIA/EIA-485-A).
• Tensão nominal/operação: 24 VDC (18 a 30 VDC).
• Corrente em alarme: 71 mA.
• Pressão sonora: 97 a 105 dB a 1 metro (conforme o toque).
• Dimensões: 95,5 x 95,5 x 94,5 mm.
• Peso: 260 g.
• Material: ABS e acrílico.
• NCM: 8531.10.10.

Conteúdo da embalagem

• Acompanha: 1 Sirene Audiovisual Endereçável SAV09.
• Não acompanha: central de alarme de incêndio (como a AVALON 65), cabeamento de instalação e fonte de alimentação — itens vendidos separadamente.

Dúvidas frequentes

Qual a diferença entre o Tipo 06 e o Tipo 37 de configuração?

No Tipo 06, os toques são fixos (bitonal para pré-alarme, tonal para alarme geral). No Tipo 37, a função multi-tom é habilitada, permitindo escolher entre 13 toques para pré-alarme, alarme geral e chamada da brigada.

Este sinalizador pode ser usado em ambientes externos?

Sim. Com grau de proteção IP-55 (protegido contra poeira e jatos d'água), o SAV09 pode ser utilizado tanto em ambientes internos quanto externos.

Qual a pressão sonora deste sinalizador?

A pressão sonora fica acima de 90 dB a 1 metro de distância, variando entre 97 e 105 dB conforme o toque selecionado.

Com quais centrais este sinalizador é compatível?

É compatível com sistemas de incêndio endereçáveis que utilizem os protocolos Tecnohold TH01A ou TH01B, padrão RS-485 (TIA/EIA-485-A), com ligação em Classe A ou Classe B.
