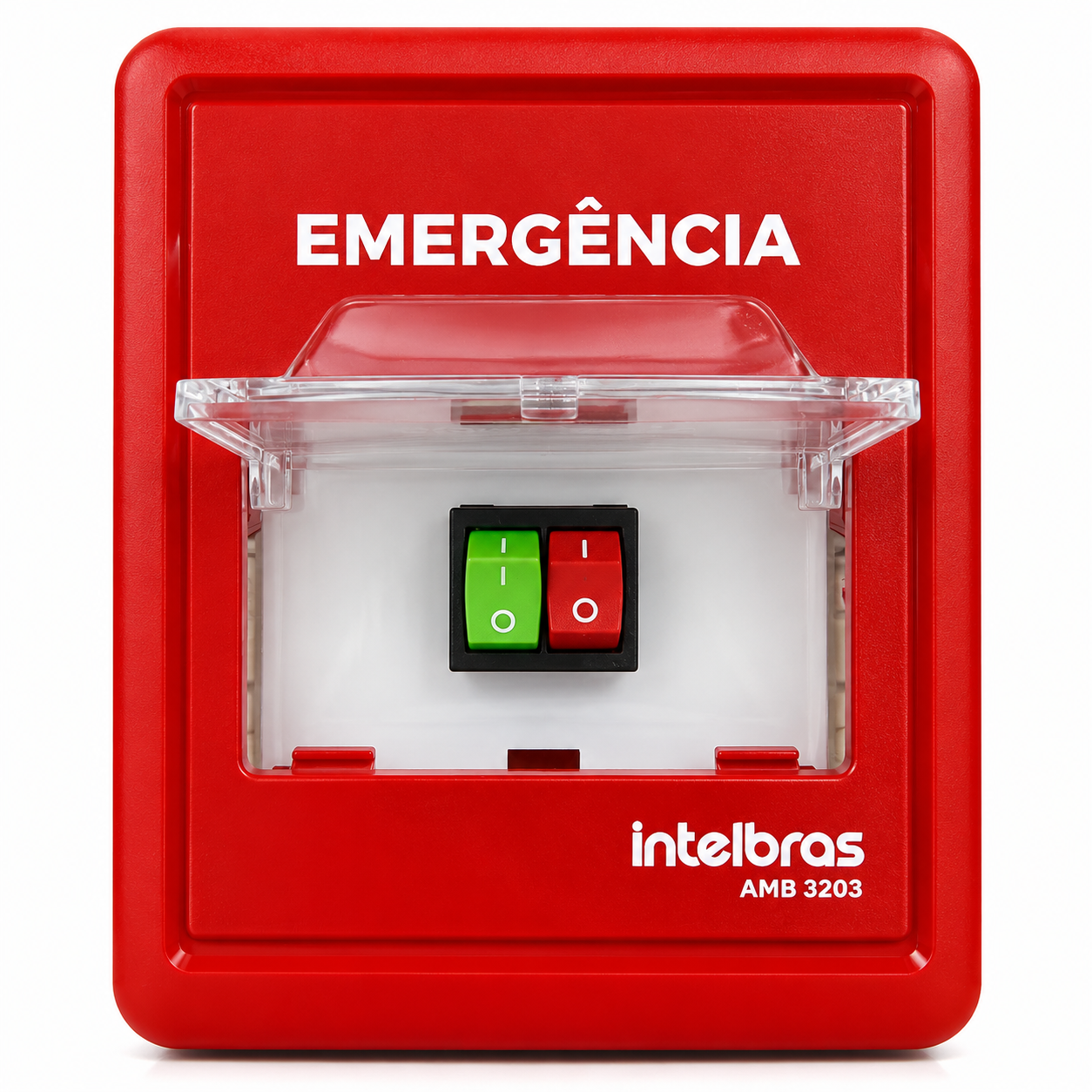

Acionador Manual de Bomba de Incêndio Intelbras AMB 3203

O Acionador Manual de Bomba de Incêndio Intelbras AMB 3203, também conhecido como botoeira de bomba de incêndio, é um acionador do tipo aciona-bomba, de ação direta, desenvolvido para ligar e desligar bombas d'água em sistemas de combate a incêndio. Ele permite o acionamento por um botão liga/desliga ou por dois botões de pulso (um verde para ligar e um vermelho para desligar), com contatos para até 250 Vca e 6 A, corpo em ABS com proteção UV e tampa transparente que evita acionamentos acidentais.

Para que serve o Acionador Manual de Bomba de Incêndio AMB 3203?

O Acionador Manual de Bomba de Incêndio AMB 3203 serve para comandar manualmente, a partir de um ponto de acionamento, a bomba d'água de um sistema de combate a incêndio. Ele envia o comando de ligar ou desligar ao quadro de comando da bomba, por meio de contatos secos, e pode ser instalado em um ou mais pontos do local, conforme o projeto do sistema.

Principais características

• Tipo: acionador manual de bomba, de ação direta.
• Botões inclusos: 1 botão simples NA (liga/desliga) e 1 botão duplo de pulso (verde NA e vermelho NF).
• Opções de instalação: botão simples liga/desliga ou botão duplo de pulso.
• Tensão máxima de operação: 250 Vca.
• Corrente máxima de operação: 6 A.
• Cabeamento: 2 ou 4 fios, conforme a instalação.
• Proteção: tampa plástica transparente, que deve ser levantada para operar o acionador.
• Material: ABS com proteção UV.
• Cor: vermelho.
• Uso: em ambientes internos.

Principais benefícios

• Duas formas de acionamento: o mesmo acionador atende instalações com um botão liga/desliga ou com botões de pulso para ligar e desligar a bomba.
• Acionamento em vários pontos: o botão duplo de pulso é indicado para instalações com um ou mais acionadores, conforme o projeto.
• Evita acionamentos acidentais: a tampa transparente precisa ser levantada antes de pressionar o botão.
• Fácil de instalar: fixação por base com furos pré-existentes e botões encaixados com a mão.
• Corpo resistente: ABS com proteção UV, na cor vermelha de fácil identificação.
• Leve e compacto: cerca de 122 g e 100 × 130 × 56 mm.

Onde o Acionador Manual de Bomba de Incêndio AMB 3203 pode ser utilizado?

O Acionador Manual de Bomba de Incêndio AMB 3203 pode ser utilizado em ambientes internos de edificações com sistema de combate a incêndio que utiliza bombas d'água. Para identificar o ponto de acionamento, considere a Placa de Sinalização de Bomba de Incêndio E3, e para o conjunto do sistema, a Bomba de Incêndio.

Especificações técnicas

• SKU: AMB-3203.
• Modelo: AMB 3203.
• Tensão máxima de operação: 250 Vca.
• Corrente máxima de operação: 6 A.
• Quantidade de botões: 1 (NA, não iluminado) ou 2 (verde NA e vermelho NF, não iluminados).
• Tipo de acionamento: ação direta, liga/desliga (1 botão) ou pulso (2 botões).
• Instalação: 2 ou 4 fios, conforme a instalação.
• Indicação de uso: ambientes internos.
• Temperatura de operação: -10 °C a 50 °C.
• Umidade relativa: 95% não condensada.
• Material: ABS com proteção UV.
• Cor: vermelho.
• Dimensões (L × A × P): 100 × 130 × 56 mm.
• Peso: aproximadamente 122 g.
• Garantia: 1 ano (90 dias de garantia legal mais 9 meses de garantia contratual).
• NCM: 8531.10.10.

Conteúdo da embalagem

• Acompanha: 1 acionador manual de bomba AMB 3203 com base, tampa transparente e 2 botões: 1 botão simples NA (liga/desliga) e 1 botão duplo de pulso (verde e vermelho).
• Não acompanha: quadro de comando da bomba, contator, relé térmico, fusíveis, disjuntores e fiação.

Dúvidas frequentes

Como funciona o Acionador Manual de Bomba de Incêndio AMB 3203?

Levante a tampa transparente e pressione o botão. No botão simples NA, a posição "|" fecha o contato para ligar e a posição "O" abre o contato para desligar. No botão duplo de pulso, o botão verde (NA) liga o sistema e o botão vermelho (NF) desliga.

Qual botão devo usar, o simples ou o duplo de pulso?

O botão simples NA é recomendado para instalações com um único acionador. O botão duplo de pulso é recomendado para instalações com um ou mais acionadores. A quantidade de acionadores é definida pelo projeto do sistema de combate a incêndio.

Posso ligar o motor da bomba diretamente no AMB 3203?

Não. O fabricante não recomenda acionar o motor diretamente pelo acionador. O AMB 3203 deve comandar um quadro de comando adequado ao motor, dimensionado por um profissional qualificado conforme as normas aplicáveis.

Posso ligar o AMB 3203 na central de alarme de incêndio?

Não diretamente. Para a sinalização na central de incêndio, o fabricante orienta usar um sensor de fluxo de água ou de pressão da água, e não conectar o acionador diretamente na central.

Quantos acionadores posso instalar?

A quantidade é especificada pelo projeto do sistema de combate a incêndio, feito por um profissional habilitado. O limite máximo depende da perda de tensão na fiação e é específico de cada projeto.

O AMB 3203 pode ser instalado em áreas externas?

Não. O acionador foi projetado para uso em ambientes internos e não deve ser exposto a intempéries. A temperatura de operação é de -10 °C a 50 °C, com umidade relativa de até 95% não condensada.

Quem deve fazer o projeto e a instalação?

O projeto de instalação deve ser realizado por um profissional com conhecimento da norma ABNT NBR 17240. Desligue a alimentação ou a central antes de instalar, e não pinte o produto.

Como limpar o acionador?

Use somente uma flanela umedecida com água. Não use limpadores nem solventes, pois podem danificar o gabinete plástico e causar danos permanentes ao produto.
