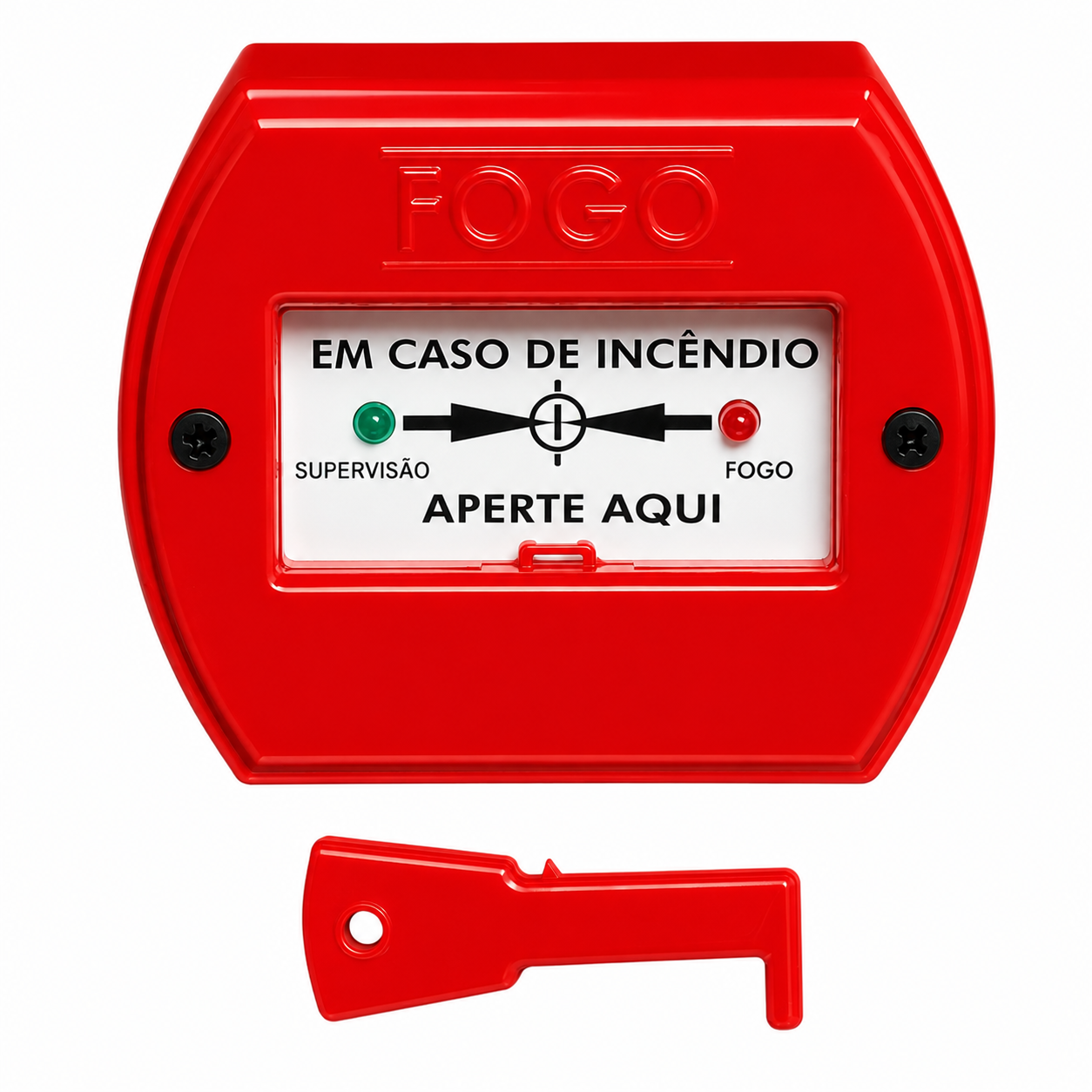

Acionador Manual de Alarme de Incêndio Endereçável IP20 AME07 - Tecnohold

O Acionador Manual de Alarme de Incêndio Endereçável IP20 AME07, da Tecnohold, na cor vermelha (ABS), é um dispositivo endereçável de acionamento manual (tipo "aperte aqui"), utilizado para disparar o alarme em sistemas de detecção e alarme de incêndio compatíveis com os protocolos de comunicação Tecnohold TH01A ou TH01B, padrão RS485 (TIA/EIA-485-A). Também conhecido como botoeira de alarme de incêndio, é indicado para uso indoor.

Para que serve o Acionador Manual de Alarme de Incêndio Endereçável?

O acionador manual (botoeira) serve para permitir que uma pessoa dispare manualmente o alarme de incêndio ao identificar um princípio de incêndio, enviando o sinal de alarme, com seu endereço individual, para a central endereçável do sistema. Ele é responsável por enviar sinais à central sempre que ativado, acionando automaticamente as sinalizações correspondentes. Isso permite à central identificar exatamente em qual ponto da instalação o alarme foi acionado, agilizando a resposta da equipe de emergência.

Principais características

• Fabricante: Tecnohold.
• Modelo: AME07 (AMx485TH).
• Tipo: acionador manual endereçável (botoeira).
• Cor: vermelho (ABS).
• Grau de proteção: IP20.
• Protocolo de comunicação: Tecnohold TH01A ou TH01B.
• Padrão de comunicação: RS485 (TIA/EIA-485-A).
• Ligação: compatível com Classe A ou Classe B.
• Aplicação: indoor (ambientes internos).
• Indicadores: LED verde piscando (supervisão) e LED vermelho aceso (alarme reconhecido).
• Reutilização: possui chave de rearme, dispensando substituição de vidro após o acionamento.

Especificações elétricas

• Tensão nominal: 24 VDC.
• Tensão de operação: 18 a 30 VDC.
• Corrente em supervisão: 1,8 mA (IDC).
• Corrente em alarme: 4,8 mA (IDC).

Indicações e proteções

• Indicação de supervisão: LED verde piscando.
• Indicação de alarme: LED vermelho aceso.
• Elementos de proteção: supressor de transientes de 600 W, com pulsos de 10/1000 μs.

Especificações mecânicas e ambientais

• Dimensões: 89,5 x 111 x 55 mm (A x L x P).
• Grau de proteção: IP-20.
• Peso: 250 g.
• Material: ABS.
• Temperatura de trabalho: -10°C a +60°C.
• Umidade do ambiente: 20 a 90% RH, sem condensação.

Tipos de configuração suportados

O Acionador Manual AME07 pode ser configurado na central para 5 tipos de funcionamento diferentes, conforme a aplicação desejada:

• Tipo 02: acionamento de alarme de fogo / acionamento de extinção (zona específica).
• Tipo 26: acionamento de abandono de área setorizado.
• Tipo 35: acionamento de laço cruzado.
• Tipo 36: acionamento para chamada da brigada de incêndio.
• Tipo 39: acionamento de alarme geral.

Principais benefícios

• Alta confiabilidade: operação estável em sistemas endereçáveis Tecnohold.
• Identificação individual: cada acionador possui endereço próprio, facilitando a localização do ponto de disparo.
• Praticidade: chave de rearme dispensa troca de vidro para ser reutilizado após o acionamento.
• Flexibilidade de configuração: 5 tipos de acionamento disponíveis, adaptáveis a diferentes estratégias de resposta a incêndio.
• Compatibilidade de instalação: suporta ligação em Classe A ou Classe B.

Onde o Acionador Manual de Alarme de Incêndio Endereçável pode ser utilizado?

O Acionador Manual Endereçável AME07 pode ser utilizado em ambientes internos (indoor) de sistemas de detecção e alarme de incêndio endereçáveis, como a Central de Alarme de Incêndio Endereçável AVALON 65, compatível com os protocolos TH01A/TH01B e padrão RS485.

Especificações técnicas

• SKU: AMEI-07.
• Fabricante: Tecnohold.
• Modelo: AME07.
• Cor: vermelho (ABS).
• Grau de proteção: IP20.
• Protocolo: TH01A / TH01B.
• Padrão de comunicação: RS485 (TIA/EIA-485-A).
• Tensão nominal/operação: 24 VDC (18 a 30 VDC).
• Dimensões: 89,5 x 111 x 55 mm.
• Peso: 250 g.
• Aplicação: indoor.
• NCM: 8531.10.10.

Conteúdo da embalagem

• Acompanha: 1 Acionador Manual Endereçável AME07 (vermelho).
• Não acompanha: central de alarme de incêndio (como a AVALON 65), cabeamento de instalação e fonte de alimentação — itens vendidos separadamente.

Dúvidas frequentes

É preciso trocar o vidro após acionar este dispositivo?

Não. O Acionador Manual AME07 possui chave de rearme, dispensando a substituição de vidro no acionamento, podendo ser reutilizado após o rearme do sistema.

Com quais centrais este acionador é compatível?

É compatível com sistemas de incêndio endereçáveis que utilizem os protocolos de comunicação Tecnohold TH01A ou TH01B, padrão RS485 (TIA/EIA-485-A), com ligação em Classe A ou Classe B.

Este acionador pode ser usado em ambientes externos?

Não é indicado para uso externo — sua aplicação é indoor, com grau de proteção IP20.

Quais tipos de acionamento este dispositivo suporta?

Suporta 5 tipos configuráveis na central: Tipo 02 (alarme de fogo/extinção), Tipo 26 (abandono de área setorizado), Tipo 35 (laço cruzado), Tipo 36 (chamada de brigada) e Tipo 39 (alarme geral).

Qual a diferença entre acionador manual e botoeira de alarme de incêndio?

São o mesmo tipo de dispositivo: o acionador manual (também chamado de botoeira) permite o disparo manual do alarme de incêndio por uma pessoa que identifique um princípio de incêndio.
